Question 1

Quelle est la différence entre une vanne à soupape 2 voies et 3 voies?

Accepted Answer

Une vanne 2 voies contrôle le débit en ouvrant ou fermant un seul passage — utilisée pour le contrôle marche/arrêt ou modulant. Une vanne 3 voies possède trois orifices et peut mélanger ou dériver le débit entre deux circuits, couramment utilisée dans les applications de bypass de serpentin de chauffage/climatisation.

Question 2

Les vannes à soupape Schneider Electric sont-elles compatibles avec la vapeur?

Accepted Answer

Certains modèles le sont. La série VB-7211 (corps en bronze) est compatible vapeur, tandis que les séries VB-8213 et VB-8303 en fonte sont homologuées pour l'eau et le glycol seulement. Vérifiez toujours la compatibilité du fluide pour votre modèle spécifique avant l'installation.

Question 3

Que signifie le Cv sur une vanne?

Accepted Answer

Le Cv est le coefficient de débit — il représente le volume d'eau (en gallons US par minute) qui s'écoule à travers la vanne à une chute de pression de 1 PSI. Un Cv plus élevé signifie une plus grande capacité de débit. Le dimensionnement correct du Cv est essentiel pour adapter les vannes à votre système.

Question 4

Quel est l'avantage d'un assemblage de vanne à bille préassemblé?

Accepted Answer

Les assemblages préassemblés sont appariés et testés en usine, réduisant le temps d'installation et éliminant les problèmes de compatibilité entre le corps de vanne et l'actionneur. Ils sont idéaux pour les nouvelles installations où la rapidité et la fiabilité sont prioritaires.

Question 5

Quelle est la différence entre les actionneurs à rappel par ressort et sans rappel par ressort dans ces assemblages?

Accepted Answer

Un actionneur à rappel par ressort (M313A00) ramène la vanne en position de sécurité en cas de perte d'alimentation — utile pour les applications critiques. Un actionneur sans rappel par ressort (M333A01) maintient sa dernière position en cas de perte d'alimentation, convenant aux applications où le maintien en position est acceptable.

Question 6

Pour quelles applications les assemblages de vannes de zone sont-ils utilisés?

Accepted Answer

Les assemblages de vannes de zone sont utilisés pour le contrôle de zone marche/arrêt à deux positions dans les ventilo-convecteurs, le chauffage par plinthes et les centrales de traitement d'air. Ils ouvrent ou ferment un circuit de zone en fonction d'un signal de thermostat.

Question 7

Quelle est la différence entre les séries VT2313 et VS?

Accepted Answer

La série VS ajoute la compatibilité vapeur. La VT2313 est homologuée pour les applications eau et glycol seulement. Si votre système utilise la vapeur, spécifiez une variante de la série VS.

Question 8

Qu'est-ce qu'un actionneur à rappel par ressort et pourquoi est-il utilisé?

Accepted Answer

Un actionneur à rappel par ressort utilise un ressort mécanique pour ramener la vanne ou le registre en position de sécurité en cas de perte d'alimentation. C'est essentiel dans les applications CVC où une position de vanne non contrôlée pourrait causer des dommages au système ou des problèmes de sécurité.

Question 9

Quelle est la différence entre les signaux de contrôle 2 positions et proportionnel?

Accepted Answer

Un actionneur 2 positions est soit complètement ouvert, soit complètement fermé — utilisé pour le contrôle marche/arrêt. Un actionneur proportionnel accepte un signal modulant (2–10VCC ou 4–20mA) et positionne la vanne n'importe où dans sa plage de course pour un contrôle précis du débit.

Question 10

Quel est le rôle d'un contact auxiliaire (SPDT) sur un actionneur?

Accepted Answer

Un contact auxiliaire SPDT fournit une sortie de contact sec indiquant la position de l'actionneur — typiquement utilisé pour interverrouiller des équipements comme les ventilateurs ou les pompes afin qu'ils ne fonctionnent que lorsque la vanne est ouverte. Les modèles avec 2 contacts auxiliaires permettent deux circuits d'interverrouillage indépendants.

Votre panier

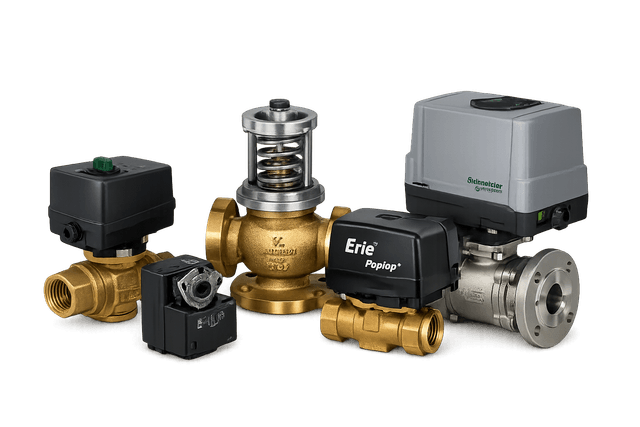

Vannes de contrôle et actionneurs de vannes Schneider Electric
